    當前位置:首頁 > 產品展示 > 流量計系列 > 電磁流量計 > HTLDE-I插入式電磁流量計

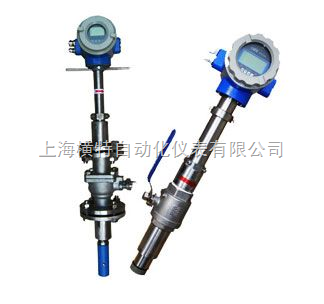

    插入式電磁流量計

    • 型   號:HTLDE-I
    • 類   別:電磁流量計

    HTLDE-I型插入式電磁流量計由HTLDE-I型傳感器和HTLDE-I型轉換器配套組成,用來測量管道內各種導電液體的體積流量。與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質;平面電極型適于測量介質中含有其它雜質的液體流量測量。

    分享到:

      產品詳細介紹

    產品描述

    HTLDE-I型插入式電磁流量計由HTLDE-I型插入式電磁流量計傳感器和HTLDE-I型轉換器配套組成,用來測量管道內各種導電液體的體積流量。與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質;平面電極型適于測量介質中含有其它雜質的液體流量測量。
    HTLDE-I型可廣泛用來測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電流體的流量,亦可測量酸、堿、鹽等腐蝕性導電液體。

    二 、特點:
    測量可靠、抗干擾能力強
    體積小、重量輕、安裝方便、維護量小
    耐腐蝕全不銹鋼材質、ABS全模具生產探頭
    結構簡單、牢固、無活動部件、使用壽命長
    數字通訊輸出:RS485、RS232、HART、Modbus
    能夠在不斷流的情況下進行安裝、拆卸,為用戶的檢修帶來了方便
    流量計不僅有4-20mA電流信號輸出,同時還有1-2000HZ頻率輸出
    較一般電磁流量計的制造成本和安裝費用低,特別適合大中口徑管道流量測量
    測量范圍大,測量不受溫度、密度、壓力、粘度、導電率等變化的影響,壓力損失為零
    采用先進的加工工藝,固態封裝、耐震動、壽命長等特點,使儀表具有良好的測量精度和穩定性
    三、主要技術性能指標:
    介質溫度:0-80
    耗電功率:<20VA
    測量精度:0.5-1.0級
    工作壓力:<1.6MPa
    連接方式:法蘭連接、螺紋連接,帶球閥安裝
    流速測量范圍:(0.05-10)m/s
    測量管道直徑:DN(32-6000)mm
    四、 安裝:
      (1)、傳感器安裝上游直管段不低于5D(D表示管徑),下游直管段不低于2D
    安裝方式如下:
    1、垂直安裝(見圖1),傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°,適用于測量管道振動小的清潔介質。
    2、傾斜安裝(見圖2),其傳感器的軸線與被測管道的軸線夾角為45°,適用于大管徑且測量介質中含有其它雜質的液體流量測量,該安裝方式水阻小,不宜纏掛。
    傳感器插入點有兩種方法:一是插入到被測管道的中心軸線上(即1/2倍的管徑);二是插入到管道內壁為管道的1/4處。
    傳感器的安裝
    1、清理被測管安裝底座的焊渣和毛刺。
    2、關掉上游流量控制閥門或采用低壓供水。
    3、將DN50球閥安裝到安裝底座上,注意球閥的長空腔向上,檢查球閥是否能全開、全關,將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上,松開定位螺母,將傳感器插入桿通過球閥插入被測管道,同時應注意傳感器方向標志桿指向應和流體流向一致。

    訂貨須知
    訂貨時請寫明被測介質名稱、工作壓力、介質溫度、流量(流速)范圍管道通徑和被測管網情況等。
